銅牌絕緣浸塑線描述

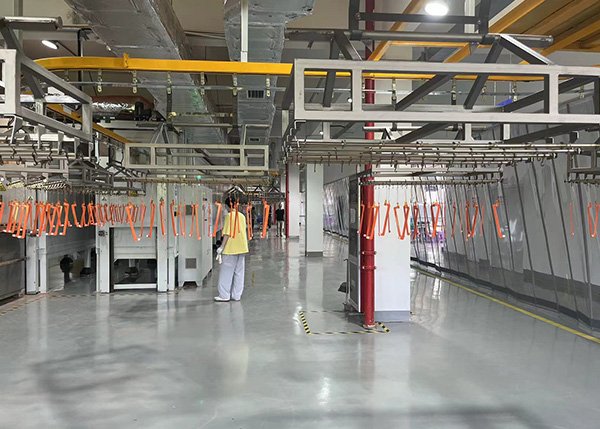

銅牌絕緣浸塑線是一套專為銅排（銅牌）表面制備絕緣保護層的自動化生產線，通過將銅排浸入特制絕緣浸塑材料中，經預處理、浸涂、固化等工序，在銅排表面形成均勻、致密且絕緣性能優異的保護層，廣泛應用于電力、新能源、軌道交通等領域，為銅排提供絕緣、防腐蝕、防磨損保護，保障電氣設備安全穩定運行。

一、工藝原理

銅牌絕緣浸塑線主要依靠兩種核心工藝原理實現絕緣層制備，分別適配不同性能需求與生產場景：

（一）熱浸塑原理

先將待處理的銅牌放入預熱爐中，加熱至特定溫度（通常為 320℃-370℃），使銅牌表面具備足夠的熱吸附能力；隨后，將預熱后的銅牌快速浸入處于熔融狀態的絕緣浸塑材料（如 PVC 浸塑液）中，浸塑材料接觸高溫銅牌表面后，迅速吸附并初步熔融；之后，將浸塑后的銅牌送入固化爐，在 200℃-350℃的溫度下進一步加熱固化，使浸塑材料充分流平、交聯，形成與銅牌基體結合緊密的絕緣層。該原理制備的絕緣層厚度較厚（一般為 0.5mm-2mm），絕緣性能與機械強度突出，適用于對絕緣等級要求較高的高壓電氣設備中的銅排。

（二）冷浸塑原理

無需對銅牌進行預熱處理，在常溫環境下，將經過前處理的銅牌直接浸入常溫狀態的絕緣浸塑液中。浸塑液中的高分子聚合物成分通過物理吸附與化學作用，逐漸附著在銅牌表面；浸泡一定時間（根據絕緣層厚度需求，通常為 5min-30min）后，將銅牌從浸塑液中取出，自然晾干或送入低溫烘干室（溫度一般為 60℃-80℃）進行干燥固化，使浸塑液中的溶劑揮發，聚合物形成穩定的絕緣層。冷浸塑工藝操作簡便、能耗低，適合對絕緣層厚度要求較薄（通常為 0.1mm-0.5mm）且生產節奏較快的中低壓電氣銅排處理場景。

二、工藝流程

銅牌絕緣浸塑線的生產流程需經過多道精密工序，每一步都直接影響絕緣層的質量，具體流程如下：

（一）銅牌前處理

作為保障絕緣層附著力的關鍵環節，前處理包含三個核心步驟：

1. 脫脂除油：將銅牌放入脫脂槽中，采用堿性脫脂劑（如氫氧化鈉、碳酸鈉混合溶液）或溶劑型脫脂劑（如三氯乙烯）進行浸泡或噴淋處理，去除銅牌表面在加工過程中殘留的切削油、沖壓油、防銹油等油污。處理時間根據油污嚴重程度而定，一般為 10min-20min，確保油污徹底清除，避免后續浸塑時出現絕緣層起泡、脫落等問題。

2. 除銹清潔：對于長期存放或在潮濕環境中處理的銅牌，表面可能產生氧化銹跡，需進行除銹處理。通常采用酸洗除銹（如鹽酸、硫酸稀釋溶液），浸泡時間為 5min-15min，去除表面氧化皮與銹跡；之后，用清水對銅牌進行多次沖洗，清除表面殘留的酸液，防止酸液腐蝕銅牌基體。

3. 干燥處理：將清洗后的銅牌送入熱風干燥爐，在 80℃-120℃的溫度下烘干，烘干時間為 15min-30min，確保銅牌表面完全干燥，無水分殘留，避免水分影響浸塑材料的吸附與固化效果。

（二）預熱（熱浸塑工藝專屬）

若采用熱浸塑工藝，需將前處理干燥后的銅牌送入預熱爐進行加熱。預熱爐采用電加熱或天然氣加熱方式，通過智能溫控系統精準控制溫度在 320℃-370℃，并保持溫度均勻性（溫差≤±5℃）。預熱時間根據銅牌的厚度與尺寸調整，一般為 15min-30min，確保銅牌整體溫度達到設定要求，為后續浸塑材料的快速吸附與熔融奠定基礎。

（三）浸塑處理

根據工藝類型，采用不同的浸塑方式對銅牌進行處理：

1. 熱浸塑：將預熱后的銅牌通過機械臂或輸送裝置緩慢浸入高溫熔融的絕緣浸塑液中（如 PVC 浸塑液，溫度通常為 180℃-220℃）。浸塑時間根據絕緣層厚度需求設定，一般為 3min-10min，確保浸塑液充分吸附在銅牌表面；浸塑完成后，將銅牌緩慢從浸塑液中取出，通過振動裝置或壓縮空氣吹除表面多余的浸塑液，減少材料浪費，同時保證絕緣層厚度均勻。

2. 冷浸塑：將常溫狀態的絕緣浸塑液（如改性環氧樹脂浸塑液、聚氨酯浸塑液）注入浸塑槽，將前處理干燥后的銅牌直接浸入浸塑液中。浸塑時間根據絕緣層厚度要求調整，通常為 5min-30min，期間可通過攪拌裝置輕輕攪拌浸塑液，確保浸塑液成分均勻，銅牌表面吸附的浸塑層厚度一致；浸塑完成后，將銅牌從浸塑液中取出，自然瀝干表面多余的浸塑液。

（四）固化成型

浸塑后的銅牌需進行固化處理，使浸塑材料形成穩定的絕緣層：

1. 熱浸塑固化：將浸塑后的銅牌送入固化爐，固化爐溫度設定為 200℃-350℃，通過熱風循環系統保證爐內溫度均勻。固化時間根據絕緣層厚度與浸塑材料特性而定，一般為 20min-40min，使浸塑材料充分熔融、流平、交聯固化，形成結構致密的絕緣層。

2. 冷浸塑固化：將浸塑后的銅牌送入低溫烘干室，溫度控制在 60℃-80℃，烘干時間為 30min-60min，使浸塑液中的溶劑逐漸揮發，高分子聚合物緩慢固化成型；對于部分特殊冷浸塑材料，也可在常溫下自然固化，但固化時間較長（通常為 24h-48h），需根據生產效率需求選擇合適的固化方式。

（五）冷卻與檢驗

1. 冷卻處理：固化后的銅牌溫度較高，需進行冷卻處理。可采用風冷（通過風扇強制吹風降溫）或水冷（將銅牌放入冷卻水槽中快速降溫，需確保絕緣層完全固化，避免水滲透）的方式，使銅牌溫度降至室溫，防止高溫狀態下絕緣層受損。

2. 質量檢驗：冷卻后的銅牌進入檢驗環節，主要檢測項目包括：

• 外觀檢查：觀察絕緣層表面是否存在氣泡、針孔、裂紋、流掛、色差等缺陷，確保表面平整光滑；

• 厚度檢測：使用涂層測厚儀在銅牌不同位置（至少選取 5 個檢測點）測量絕緣層厚度，確保厚度符合設計要求（熱浸塑通常為 0.5mm-2mm，冷浸塑通常為 0.1mm-0.5mm），厚度誤差≤±10%；

• 絕緣性能測試：采用絕緣電阻測試儀測量銅牌絕緣層的絕緣電阻，要求絕緣電阻≥100MΩ（在 500V DC 電壓下）；同時，通過耐電壓測試儀進行耐電壓試驗，根據絕緣等級要求施加相應電壓（如 1kV、3kV、10kV 等），保持一定時間（通常為 1min-5min），無擊穿、閃絡現象；

• 附著力測試：采用劃格法或拉開法測試絕緣層與銅牌基體的附著力，劃格法要求劃格后絕緣層無剝落（附著力等級≥1 級），拉開法要求附著力≥5MPa。

不合格的產品需進行返工處理（如去除絕緣層后重新進入前處理工序），合格產品則進入后續包裝或入庫環節。
