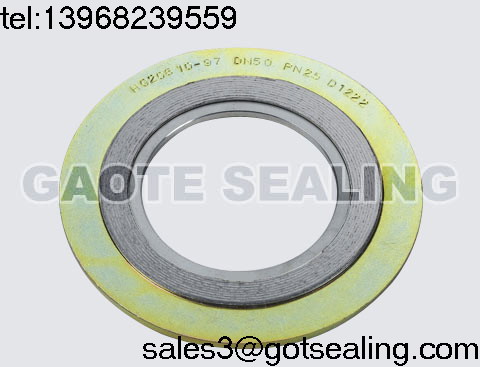

帶內外環金屬纏繞墊

GOT-401

簡單介紹:GOT-400金屬纏繞墊片由V形或W形不銹鋼帶和非金屬填充料疊合，螺旋卷繞，始末端點焊而成。具有良好的壓縮回彈性，適用于溫度、壓力交變劇烈的密封部位，是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

產品標準：
我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產。或者由用戶具體注明要求。如墊片用在換熱器上且帶有筋條時，請提供具體的圖紙

墊片型式:

如墊片用在換熱器上，一般我們推薦帶φ3.2mm的不銹鋼絲內環，
窄帶形式分：粘貼型, 包覆型

鋼帶及內外環材質		填充料			通用厚度 mm
名稱	代號	名稱	代號	適用溫度	V形墊/環	W形墊/環
碳鋼	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不銹鋼	304(L),316(L)	石墨	FG	650
蒙乃爾	Mon	四氟	PTFE	250
鎳，鈦	Ni，Ti	云母	MICA	950
因科鎳	INC	陶瓷	CER	1000
哈氏，鋯	HAST，ZIRC	非石棉	NAF	300

一般內環材質同鋼帶，以滿足介質及工況要求為可。
外環材質同管道及相應設備外殼，碳鋼外環較為經濟。

具體訂單，應注明具體的材質、所用標準、公稱通徑DN、壓力等級PN，
或注明具體尺寸：
D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑
寫法：D1×D2×D3×D4 墊片默認厚度為4.5mm，環為3mm。
