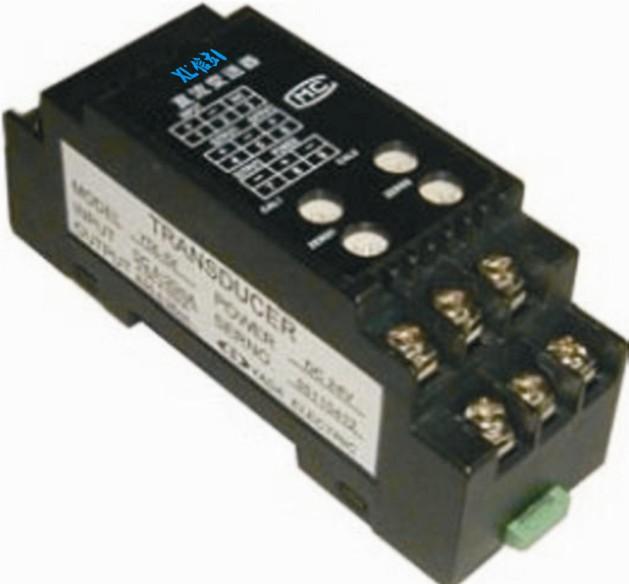

WN系列信號隔離器能將各種直流/交流信號（電流、電壓、毫伏）以及熱敏電阻信號隔離轉換成所需的各種標準直流信號，實現輸入/輸出/電源間的相互隔離，消除地回路，減少干擾。本系列產品具有精度高、體積小、功耗低、抗干擾等優點，DC24V電源，符合CE EMC指令，標準DIN35導軌安裝便于檢測維護，使用方便。廣泛用于電信、電力、石油化工、水處理等領域的數據采集、信號傳輸轉換及DCS集散控制系統。



u        將直流電壓/電流信號轉換成所需的直流信號，實現信

號之間的電氣隔離

u        優良的溫度特性和長期的工作穩定性

u        結構緊湊，可高密安裝

u        DC24V電源，符合CE 指令

u        準確度高









u        將交流電壓/電流信號轉換成所需的直流信號，實現信

號之間的電氣隔離

u        優良的溫度特性和長期的工作穩定性

u        結構緊湊，可高密安裝

u        DC24V電源，符合CE 指令

u        準確度高











u       主要功能與特性

利用鉑電阻（銅電阻等）的阻值隨溫度改變的特性將溫度變化轉變為電壓的變化，再經直流隔離變換，得到與輸入（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或直流電流輸出；采用三線式鉑（銅）電阻測量電路，具有自動補償功能。

u       性能指標

執行標準：QB/441600 17 080 –2001

■ 準 確 度： 0.5%、0.5%

■ 整機功耗：≤1.5VA

■ 工作穩定性：年變化< 0.2%

■ 工頻耐壓：AC1.0kV/min.1mA

■ 絕緣電阻：≥5MΩ(DC500V)

■ 沖擊電壓：1kV(峰值),1.2/50 µS

■測量范圍：－40～500℃可選

■輸出信號：DC0~5V、1~5V、0~20mA、4~20mA等

■ 負載電阻：電流輸出：+12V、+15V輔助電源時RL≤270Ω , +24V輔助電源時RL≤600Ω,電壓輸出：RL≥2KΩ

■ 工作環境：-10～50℃，20%～90%無凝露

■ 貯存環境：－40～70℃，20%～95%無凝露

■ 安裝方式：DIN（35mm）導軌安裝











熱電阻（溫度）信號隔離器

（一進兩出型）

1、     將熱電阻信號轉換成兩路直流信號，實現信號之間的電氣隔離；

2、     優良的溫度特性和長期的工作穩定性；

3、     結構緊湊而簡單

4、     集成化程度高

5、     準確度高，有良好的性價比。
